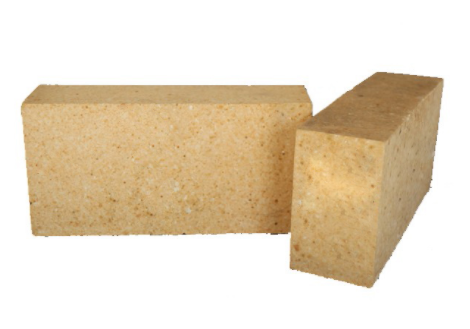

常見的耐火磚中，使用比較廣泛的就是高鋁磚。高鋁磚是硅鋁系耐火材料，屬于中性耐火磚。高鋁磚以高鋁礬土為原料，加上結合劑等經過配料、壓制、干燥、燒結等工藝制作。高鋁磚在制作的過程中，會發現表面出現裂紋，影響高鋁磚的使用。下面就來分析一下高鋁磚出現裂紋的原因。

高鋁磚使用的高鋁礬土原料是帶有雜質的，需要經過燒結變成高鋁礬土熟料。燒結不良的熟料在產品燒結過程中會不斷收縮、不均勻，導致產品開裂產生裂紋；同時，在制品燒成過程中，燒結不良的熟料本身的二次莫來石化。在生產高鋁磚時，應該注意高鋁礬土雜質的含量，控制K2O和Na2O的含量。

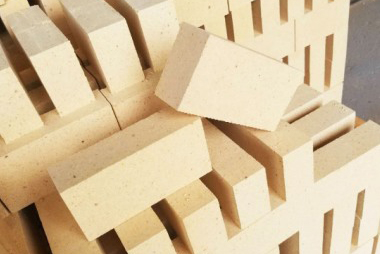

高鋁磚是將混合料倒入模具里，由壓力機壓制成型的。高鋁磚的形狀、使用的模具、布料的均勻程度等因素都會對高鋁磚有影響。布料分布不均勻容易使高鋁磚坯體邊緣和中間部分的密實度不同，在干燥過程中以出現開裂。

燒結是制作高鋁磚最重要的一個步驟。預熱帶裂紋可能是磚坯干燥的時間不夠；燒成帶裂紋可能是因為燒成過程中的收縮、二次莫來石反應和剛玉重結晶會導致收縮不一致，導致制品表面產生裂紋。冷卻帶裂紋可能是冷卻過度產生的裂紋更細更直，裂紋比較光滑，有的外觀不明顯，屬于暗紋，敲擊有啞聲。

影響高鋁磚使用壽命的原因有很多方面，上面僅是分析了高鋁磚制作時出現的問題，分析問題原因才能調整改善，提高高鋁磚合格率。
